RMB24-micro

En küçük takım tezgahları için hassas proses kontrolü

Sadece 24 mm çapında ve 31,4 mm uzunluğunda olan RMP24-micro dünyanın en küçük kablosuz takım tezgahı probudur.



RMP24-micro, hızlı, hassas ve güvenilir parça ayarı ve ölçümü sağlamak üzere elli yılı aşkın bir süredir kanıtlanmış olan kinematik tasarımımızı kullanır.



Genellikle tıp, diş hekimliği, elektronik, mücevherat ve saat üretimi endüstrilerinde bulunan mikro hassas uygulamalar için tasarlanmıştır. RMP24-micro, hassas yüzeyli yüksek değerli parçaları işleyen, küçük çalışma alanlarına sahip tezgahlar için ideal prob ile ölçüm çözümüdür.

Kompakt tezgahlara yönelik üstün prob ile ölçüm çözümü

RMP24-micro, üreticilerin proses hatalarını oluşmadan önce tahmin etmelerine, tanımlamalarına ve düzeltmelerine imkan vererek verimli ve sürdürülebilir üretime olanak tanır.

Bu ürün piyasaya sürülünceye kadar, ultra kompakt takım tezgahları ve mikro işleme merkezleri, yüksek hassasiyetli takım tezgahı prob serimizin hali hazırda daha büyük tezgahlar için sağladığı bu avantajlardan yararlanamadı.

RMP24-micro, bu türdeki tezgah kullanıcılarının hurdayı ortadan kaldırmalarına, paradan tasarrufu etmelerine ve çevresel etkilerini azaltmalarına yardımcı olur.

Dave Willson

Geliştirilmiş radyo iletim protokolü

Ultra kompakt RMP400 probun çapı sadece 40 mm iken kompakt RMP600 probunun çapı 63 mm’dir. Her iki prob da büyük tezgahlar veya kurulumlar için olağanüstü derecede güvenilir bir prob ile ölçüm çözümü sunar.

Geliştirilmiş radyo iletim protokolü

QE serisi yeni nesil radyo iletim sistemimizdir. QE serisi sistemlerimizin kullandığı radyo protokolü, gelecekteki Renishaw teknolojilerinin temelini oluşturmaktadır.

RMP24-micro, en son QE serisi probumuzdur. Önceki modelden %60 daha küçük olan ultra kompakt RMI-QE radyo arayüzü ile iletişim kurar. Hem RMP24-micro hem de RMI-QE, ürünün kullanım ömrü boyunca gerekli olan pil sayısını en aza indirerek optimum pil ömrünü garantileyen etkili bir radyo protokolü kullanır.

RMI-QE ile yoğun atölye ortamlarında bile dayanıklı ve güvenilir iletişim.
Dünya çapında kabul edilen 2,4 GHz dalgabandı, tüm büyük marketlerdeki radyo yönetmelikleri ile uyumludur.
Frekans atlamalı yayılma spektrumu (FHSS) teknolojisi ile parazitleri ve iletim ölü noktalarını önler.

Dave Willson

Geliştirilmiş radyo iletim protokolü

Ultra kompakt RMP400 probun çapı sadece 40 mm iken kompakt RMP600 probunun çapı 63 mm’dir. Her iki prob da büyük tezgahlar veya kurulumlar için olağanüstü derecede güvenilir bir prob ile ölçüm çözümü sunar.

Geliştirilmiş radyo iletim protokolü

QE serisi yeni nesil radyo iletim sistemimizdir. QE serisi sistemlerimizin kullandığı radyo protokolü, gelecekteki Renishaw teknolojilerinin temelini oluşturmaktadır.

RMP24-micro, en son QE serisi probumuzdur. Önceki modelden %60 daha küçük olan ultra kompakt RMI-QE radyo arayüzü ile iletişim kurar. Hem RMP24-micro hem de RMI-QE, ürünün kullanım ömrü boyunca gerekli olan pil sayısını en aza indirerek optimum pil ömrünü garantileyen etkili bir radyo protokolü kullanır.

RMI-QE ile yoğun atölye ortamlarında bile dayanıklı ve güvenilir iletişim.
Dünya çapında kabul edilen 2,4 GHz dalgabandı, tüm büyük marketlerdeki radyo yönetmelikleri ile uyumludur.
Frekans atlamalı yayılma spektrumu (FHSS) teknolojisi ile parazitleri ve iletim ölü noktalarını önler.

Ultra Düşük Tetikleme Kuvveti

Narin iş parçalarını ölçerken oluşabilecek yüzey ve şekil hasarını ortadan kaldırın.

Üstün 3 boyutlu hassasiyet

Karmaşık 3 boyutlu şekilleri ve konturları ölçerken bile rakipsiz mikron altı performans.

Dayanıklı Tasarım

En zorlu ortamlarda bile güvenilir ölçüm ve uzun bir servis ömrü sağlar.

Hassas Ölçüm

En sıkı tezgahla işleme toleranslarına bile ilk seferde ve her zaman kolaylıkla bağlı kalın.

Uygulamam için doğru lazer takım ölçme probu hangisi?

Gelişmiş lazer takım ölçüm problarımız çok sayıdaki takım işleme uygulamasını hassas, otomatik ve hızlı proses içi takım ölçümü sunacak şekilde geliştirebilir. Yüksek hassasiyetli problarımız gibi diğer işleme kontrol cihazlarımızı tamamlamak üzere tasarlanmışlardır.



Birlikte, çok çeşitli işleme merkezi için mümkün olan en kapsamlı proses kontrolünü sunarlar. En iyi proses içi kontrol sistemini bulma konusunda yardıma ihtiyacınız varsa, yerel satış ekibiniz ile iletişime geçin.

Yüksek - hassasiyetli radyo iletim probları

Radyo iletim probları iş mili probunun alıcının görüş hattında olmadığı karmaşık veya büyük tezgahlar ve kurulumlar için idealdir.

Yüksek yoğunluklu radyo frekansı (RF) trafiği bulunan ortamlarda, Renishaw radyo probları probun kanaldan kanala atlamasına olanak tanıyan patentli FHSS (Frekans atlamalı yayılma spektrumu) teknolojisini kullanarak, parazitleri ve iletim ölü noktalarını önler.

Dave Willson

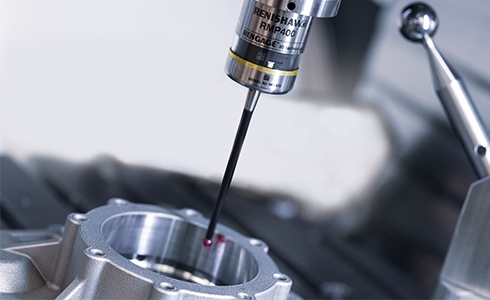

RMP400

Ultra kompakt RMP400 probun çapı sadece 40 mm iken kompakt RMP600 probunun çapı 63 mm’dir. Her iki prob da büyük tezgahlar veya kurulumlar için olağanüstü derecede güvenilir bir prob ile ölçüm çözümü sunar.

Barbara Santa

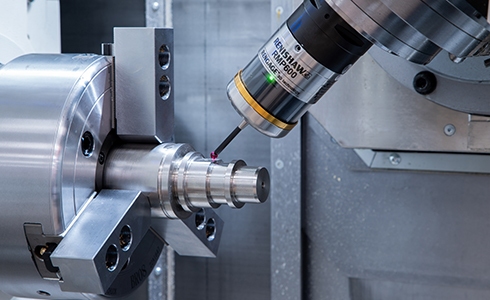

RMP600

  • Sorunsuz prob ile ölçüm için RENGAGE™ teknolojisi radyo iletimiyle birleştirildi.
  • 15 m’ye varan çalışma aralığı.
  • 0,25 µm 2σ tek yönlü tekrarlanabilirlik.

Dave Willson

RMP24-micro

Dünyanın en küçük kablosuz probu olan RMP24-micro, genellikle tıp, diş hekimliği, elektronik, mücevherat ve saat üretimi endüstrilerinde bulunan mikro hassas uygulamalar için tasarlanmıştır. Hassas yüzeyli yüksek değerli parçaları işleyen, küçük çalışma alanlarına sahip tezgahlar için ideal prob ile ölçüm çözümüdür.



  • Bu kadar küçük bir prob için (24 mm çap ve 31,4 mm uzunluk) 0,35 µm 2σ'lik rakipsiz tekrarlanabilirlik.
  • Ultra düşük tetikleme kuvvetleri – XY tetikleme kuvveti sadece 0,08 N ve Z tetikleme kuvveti 0,75 N'dir.
  • QE serisi iletim protokolü ile maksimum güç verimliliği.

Yüksek Hassasiyetli Optik İletim Probları

Optik problar başka ışık kaynaklarının da bulunduğu alanlarda çalışmak üzere optimize edilmiş modülasyonlu optik teknolojisini kullanır, dış kaynaklardan gelen ışık etkileşimini geri çevirir ve güvenilir iletişim sağlar.

Optik iletim, altı metreye varan bir mesafede hizmet veren, güvenli, dayanıklı ve kesin olarak kanıtlanmış bir iletim metodudur.

Dave Willson

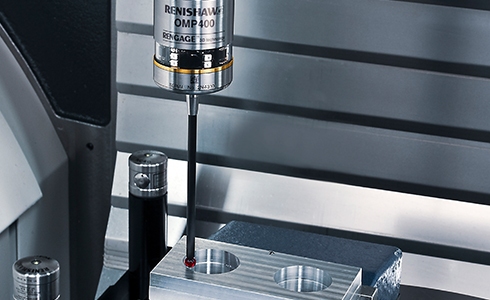

OMP400

Çapı yalnızca 40 mm olan ultra kompakt OMP400 probu küçük - orta ölçekli işleme merkezlerinin kullanıcıları için idealdir. 63 mm çapındaki kompakt OMP600 probu ise tüm boyutlardaki işleme merkezleri için uygundur.

Barbara Santa

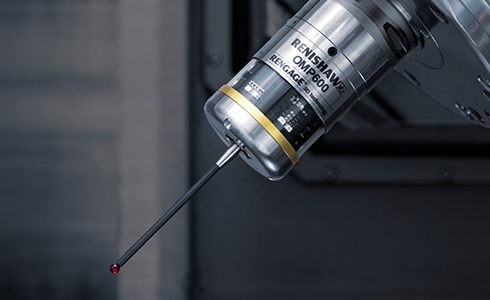

OMP600

RENGAGE teknolojisi ile patentli ve kanıtlanmış.
5 m’ye (OMP400) ve 6 m'ye (OMP600) varan çalışma aralığıyla güvenli ve dayanıklı kızılötesi iletim.
0,25 µm 2σ tek yönlü tekrarlanabilirlik.

Yüksek Hassasiyetli Fiziksel Bağlantılı Prob

Dave Willson

MP250

Minimum taban alanı ve maksimum kapasite için tasarlanan minyatür ve çok yönlü MP250 sadece 25 mm çapında ve 36 mm uzunluğundadır; en küçük ve en zorlu işleme ortamlarında bile proses kontrolü sağlar.



RENGAGE teknolojisi uzun servis ömrü boyunca olağanüstü güvenilir ölçüm sunar.
Standart olarak kablolu bağlantı sayesinde pil olmadan ve parazitsiz çalışır.
0,25 µm 2σ tek yönlü tekrarlanabilirlik.
MP250’yi programlar arasında probu çalışma ortamının içine ve dışına taşımak üzere konfigüre edilmiş, son derece tekrarlanabilir, otomatik bir döner platform olan HPGA takım ayar kolları ile eşleştirerek, prob ile ölçüm esnekliğini arttırın.

Yüksek Hassasiyetli Prob Karşılaştırma Matrisi:

Dave Willson

Minimum taban alanı ve maksimum kapasite için tasarlanan minyatür ve çok yönlü MP250 sadece 25 mm çapında ve 36 mm uzunluğundadır; en küçük ve en zorlu işleme ortamlarında bile proses kontrolü sağlar.



RENGAGE teknolojisi uzun servis ömrü boyunca olağanüstü güvenilir ölçüm sunar.
Standart olarak kablolu bağlantı sayesinde pil olmadan ve parazitsiz çalışır.
0,25 µm 2σ tek yönlü tekrarlanabilirlik.
MP250’yi programlar arasında probu çalışma ortamının içine ve dışına taşımak üzere konfigüre edilmiş, son derece tekrarlanabilir, otomatik bir döner platform olan HPGA takım ayar kolları ile eşleştirerek, prob ile ölçüm esnekliğini arttırın.
